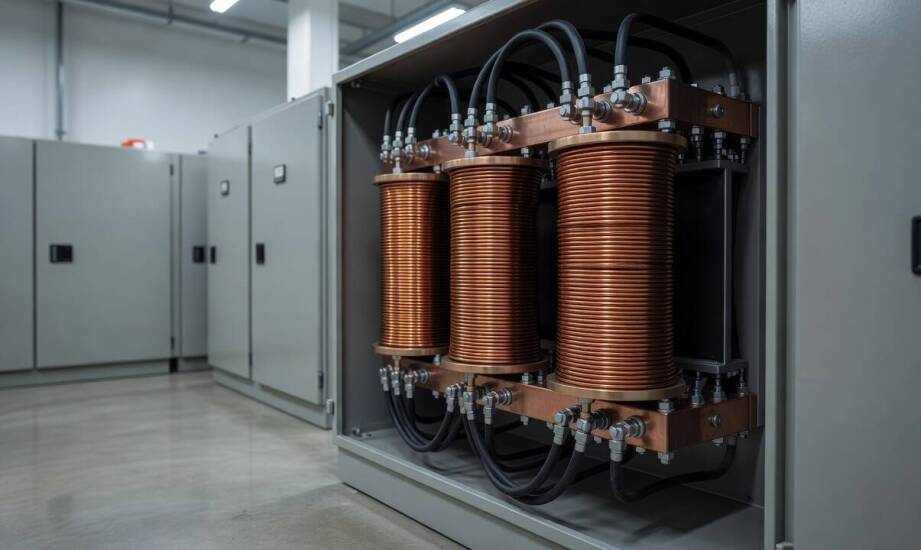

Wie Kompensationsdrosseln kapazitive Blindleistung in Kabelnetzen reduzieren

Ausgedehnte Kabelnetze können erhebliche kapazitive Blindleistung erzeugen, selbst wenn nur wenig Wirkleistung übertragen wird. Mögliche Folgen sind Ladestrom, ein Spannungsanstieg bei geringer Belastung und eine ungünstige Blindleistungsbilanz aus Sicht der Einspeisung. Eine parallel zum Netz geschaltete Drossel nimmt induktive Blindleistung auf und wirkt damit der kapazitiven Blindleistung der Kabel entgegen. Die Auslegung beschränkt sich jedoch nicht darauf, zwei kvar- oder MVAr-Werte gleichzusetzen. Auch Betriebsspannung, wechselnde Netzkonfigurationen und mögliche Resonanzbedingungen müssen berücksichtigt werden.
